电机效率MAP生成工具

关于电机效率MAP生成工具

本工具由资深工程师思想（QQ：188493886）开发，软件获取方式为免费。目的是为了解决广大学生以开发人员在没有合适电机数据的情况下也能通过生成的map数据导入AVL-CRUISE，完成动力经济性仿真计算。

请关注古德曼汽车工业 公众号

输入参数介绍

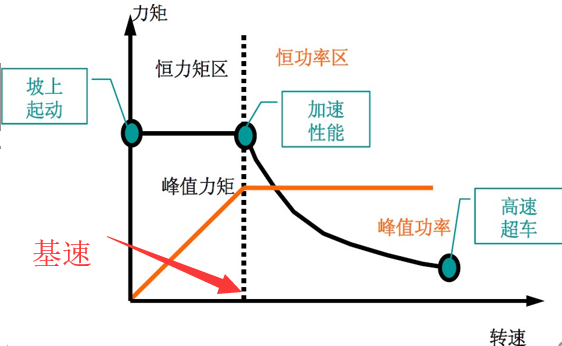

基速：电机的基速为既为该转速下电机扭矩最大且功率也最大，当电机转速小于基速的时候，处于恒扭矩区，电机转速大于基速时候，处于恒功率区。

扭矩：电机的最大扭矩

最高转速：电机的最高转速

最大功率：电机的最大功率，该值通过自动计算得到，用户无需自己输入

第一象限~第四象限：通过勾选，选取需要生成电机数据处于哪个象限

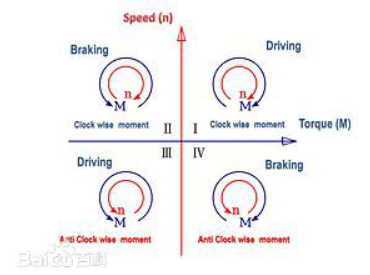

把电机的运行速度方向用一条数轴X来表示，代表电磁转矩方向。把电机的电磁转矩方向用一条数轴Y来表示，代表电机转速的旋转方向。构成一个平面坐标系XOY，那么第一象限是正转电动，此时转速与转矩旋转方向相同，这是正常的电动模式（假设电机正转）。第二象限是电机正转，但转矩相反，电机处于发电状态，即回馈制动。第三象限是反转电动，此时转速与转矩的方向相同，这是电动模式（反转）。第四象限转速与转矩方向相反，电机处于发电状态，即回馈制动。

数据的使用

设置好电机参数后，点击【生成数据】，生成选取象限的外特性数据与效率Map。通过全选数据复制，粘贴到CRUISE的电机模型中。

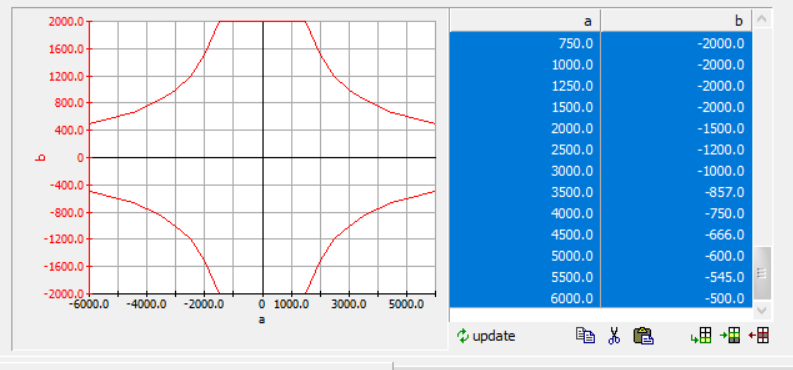

生成的完整四象限外特性曲线

生成的电机效率MAP数据，相比第一个版本的生成工具，这个版本的工具生成的数据更加复合实际试验所得。
